负压排水结构组成详解
负压排水系统是依托负压真空动力实现污水、废水收集输送的效高排水装置，突破了传统重力排水对地形、高差的限制，广泛应用于地下车库、人防工程、地铁、偏远低洼区域等重力排水难以实现的场景，其核心结构由真空收集单元、负压传输管网、真空动力站、控制与辅助系统四大模块组成，各部件协同配合形成密闭的负压排水循环，保障排水过程效率高、无渗漏、防反味。

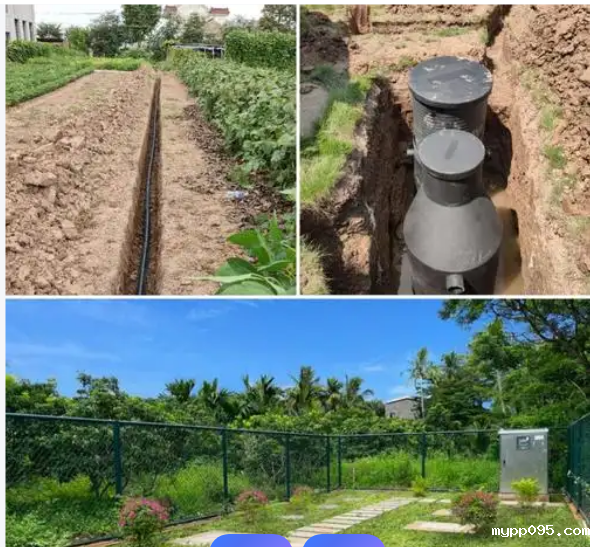

作为负压排水的前端结构，真空收集单元直接对接用水点，核心包含真空集水井/真空地漏、负压接头、止回阀。真空集水井/地漏为定制密闭式结构，区别于传统排水器具，其自带密封盖板与防臭装置，可收集周边污水并形成水封；负压接头实现集水单元与传输管网的密闭连接，止回阀则防止管网内污水回流，确保收集单元内始终保持合理的液位与负压环境，当污水达到设定液位时，单元内的真空阀自动开启，污水在负压作用下被吸入传输管网。
2.负压传输管网：污水输送通道
负压传输管网是系统的“血管”，由负压管道、弯头、三通、真空阀门等组成，整体为全密闭式设计，管材多选用耐腐、耐压的UPVC、不锈钢材质，适配污水的腐蚀性且能承受管网内的负压真空环境。管网布局无需遵循重力排水的坡度要求，可根据现场地形灵活铺设，管径远小于传统重力排水管，大幅节省安装空间；管网中的真空阀门可实现分区控制，便于单区域检修而不影响整体系统运行，同时有效防止负压损耗，保障污水在管网内的高速传输。
3.真空动力站：系统核心动力源

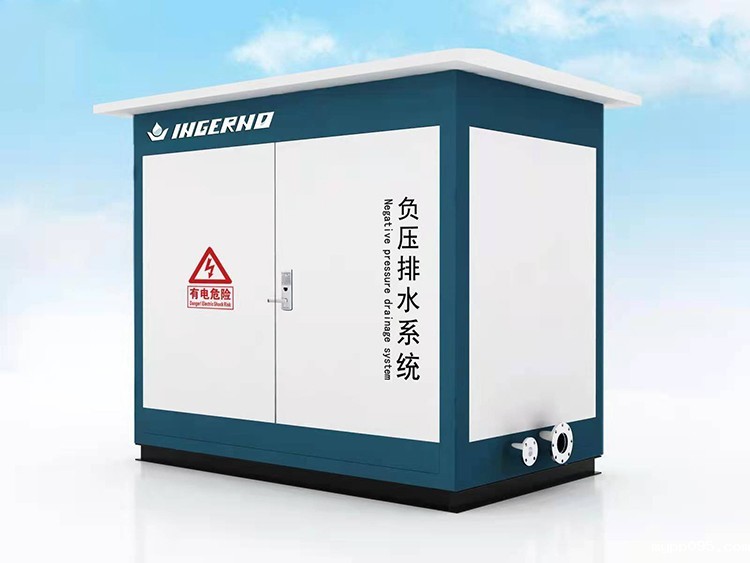

真空动力站是负压排水的“心脏”，为整个系统提供持续稳定的负压真空，核心由真空泵、真空罐、污水提升泵、气水分离器构成。真空泵通过持续抽气在真空罐内形成-0.03~-0.08MPa的负压环境，为污水输送提供动力；气水分离器实现污水与空气的效高分离，避免气体进入污水提升泵造成气蚀；当真空罐内的污水达到设定液位时，污水提升泵自动启动，将污水加压排出至市政污水管网或后续处理设备，真空罐则持续补压，保障系统负压稳定。此外，动力站还配备消音器、减震装置，降低运行噪音与震动，适配室内外安装场景。
控制与辅助系统是负压排水的“大脑”，负责整个系统的自动化运行、监测与保护，核心包含PLC控制柜、液位传感器、压力传感器、报警装置、检修阀。PLC控制柜为核心控制部件，接收液位、压力传感器的实时信号，自动控制真空泵、污水提升泵、真空阀的启停，实现无人值守；压力传感器实时监测管网与真空罐内的负压值，当压力异常时自动调节真空泵运行，保障系统压力稳定；液位传感器准确监测集水井、真空罐内的液位，防止溢水或空转；报警装置在系统出现故障、液位高、压力异常时发出声光报警，便于及时检修；各类检修阀则为系统日常维护、部件更换提供便利，保障检修过程安全。
整体而言，负压排水系统通过各结构的密闭协同、智能控制，实现了污水的无坡度、远距离、收集输送，其结构设计紧凑、安装灵活、运行稳定，相比传统重力排水，大幅降低了施工难度与空间占用，同时具备防渗漏、防反味、无积水的优势，成为特殊场景排水的优选方案，其各结构的标准化、模块化设计，也让系统的后期维护与扩容更加便捷。
